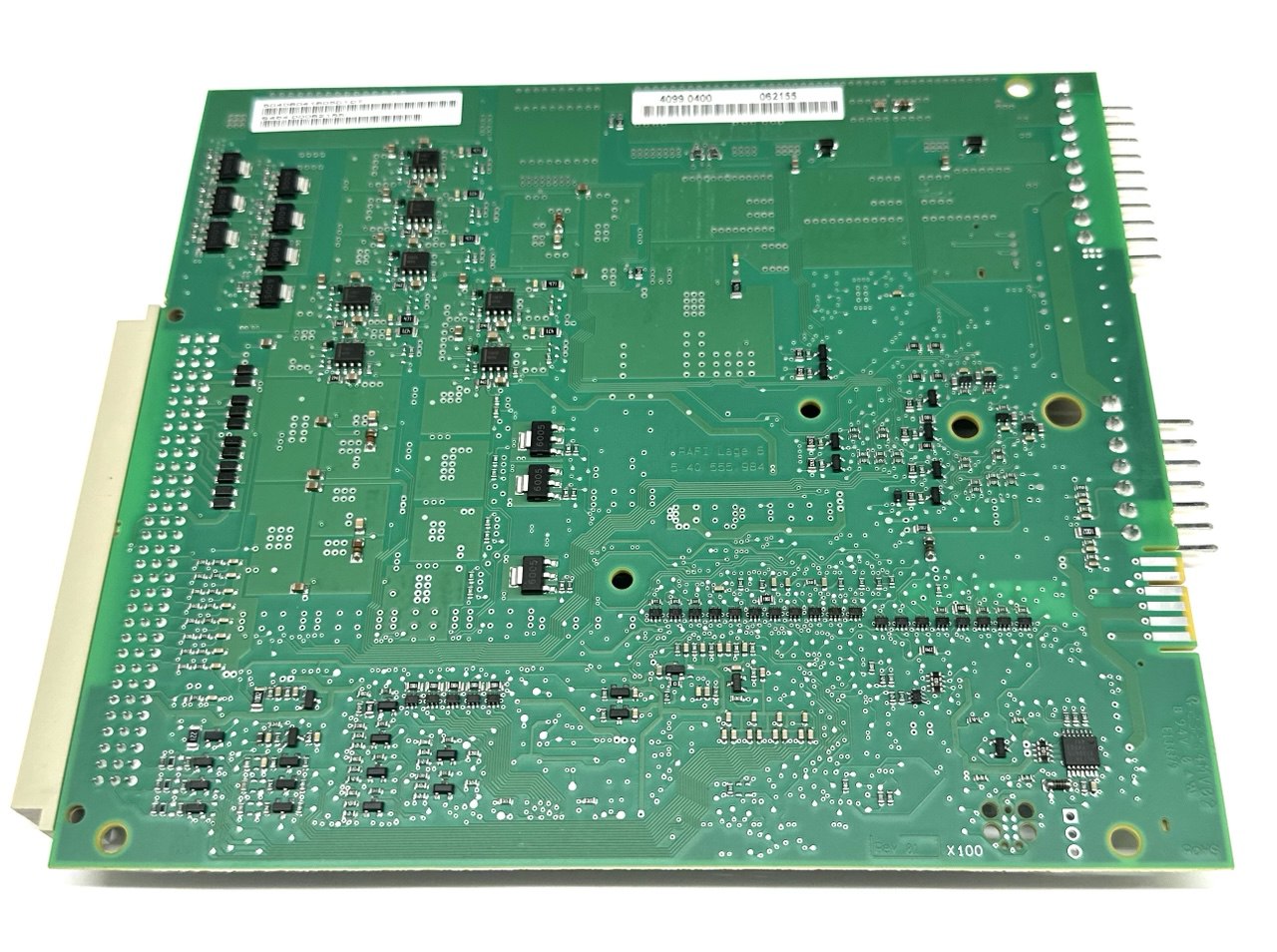

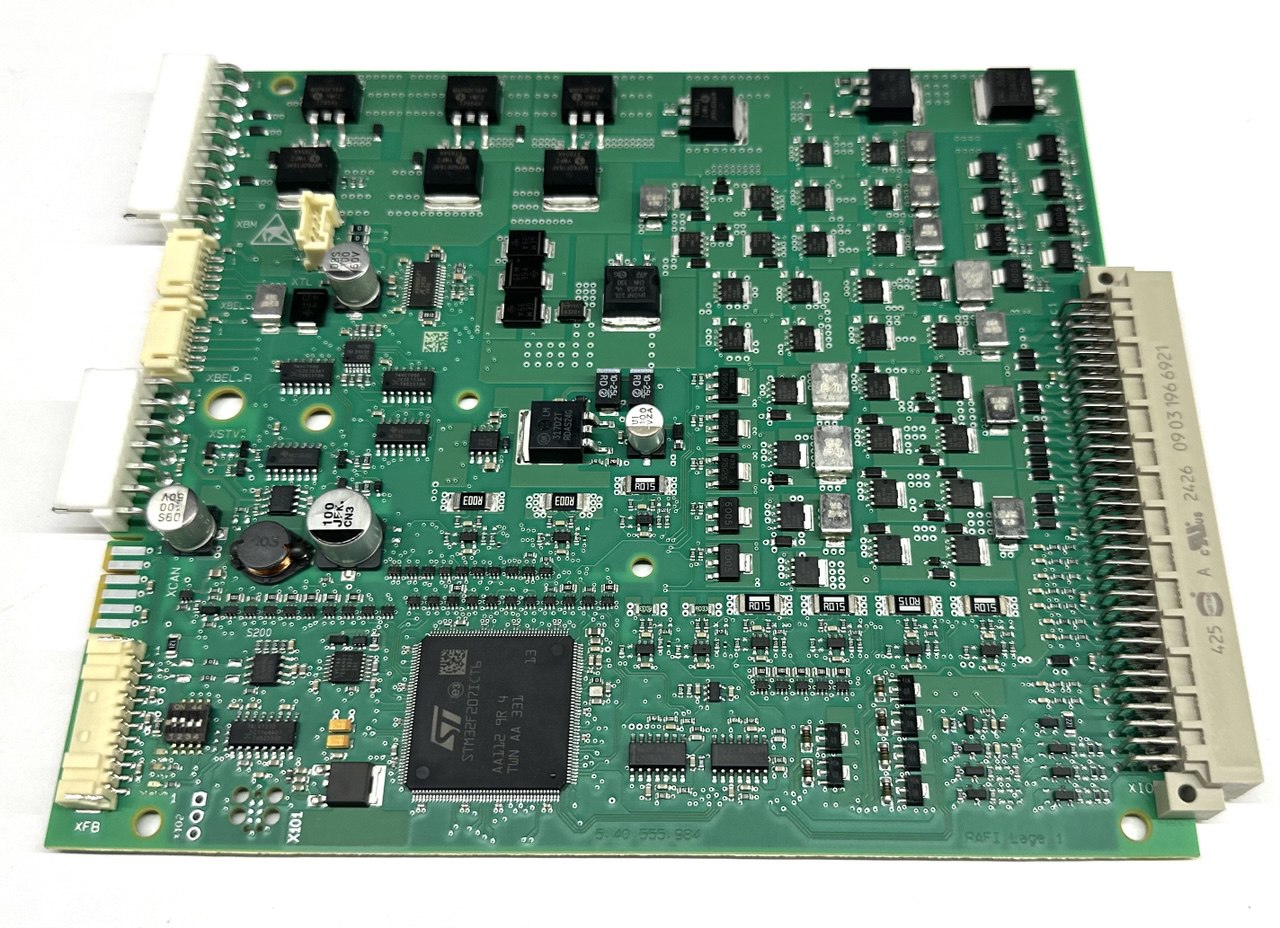

33.4099.0499 Силовая плата WMF 1500s+ / WMF 5000s+
Артикул: 33.4099.0499
Наличие товара: В наличии
33.4099.0499 Power Stage Board
70 000 рублей
Артикул 33.4099.0499 — это оригинальная силовая плата / модуль питания (Power Stage Board) для профессиональных суперавтоматических кофемашин немецкого бренда WMF (производитель SEB Professional).
Основные характеристики детали
- Назначение: Отвечает за стабильное распределение энергии и управление мощностью внутренних узлов кофемашины. В русскоязычных каталогах её также могут называть силовой платой, картой питания или силовой платой управления.
- Оригинальное название в мануалах: Leistungsstufe / Power stage.
Совместимые модели кофемашин WMF
Плата используется в современных коммерческих линейках оборудования:
- WMF 1500S+
- WMF 5000S+
- WMF 9000S+
- WMF 9000F
Функциональные обязанности платы
Плата координирует работу всех энергоемких узлов кофемашины:
- Управление нагревом: Коммутация ТЭНов (бойлеров) пара и воды через твердотельные или электромагнитные реле.
- Питание приводных механизмов: Подача тока на моторы кофемолок (с регулировкой времени/оборотов) и мотор заварного механизма (микропроцессорный контроль положения пресса).
- Распределение низковольтного питания: Обеспечение стабильными 5 В и 12 В / 24 В постоянного тока (DC) плат интерфейса, датчиков уровня, расходомеров (флоуметров) и клапанов.
- Управление гидравликой: Активация помпы (насоса высокого давления) и блока соленоидных клапанов.
Особенности конструкции и защиты
- Защита от перегрузок: На плате распаяны плавкие предохранители для защиты цепей кофемолок и нагревательных элементов от короткого замыкания.
- Терморегуляция: Для силовых симисторов и транзисторов предусмотрены пассивные алюминиевые радиаторы, предотвращающие критический перегрев при пиковых нагрузках.
- Интерфейсные разъемы: Многопиновые коннекторы с механическими защелками (защита от вибраций, создаваемых помпами и кофемолками).
- Монтажная совместимость: Устанавливается в специальный пластиковый ложемент-держатель внутри корпуса кофемашины (заводской артикул держателя:
33.4180.5000).
Карта совместимости оборудования
Плата разработана под архитектуру аппаратов поколения Generation 2 и является взаимозаменяемой для следующих линеек:
- WMF: 1500S+, 5000S+, 9000S+, 9000F.
- Schaerer: Soul 10 / Soul 12 (аппараты-близнецы на аналогичной платформе). [
Частые причины выхода из строя
- Сгорание силовых дорожек / реле вследствие короткого замыкания на одном из периферийных узлов (например, при заклинивании жерновов кофемолки или пробое ТЭНа).
- Скачки напряжения в электросети заведения (приводит к выходу из строя цепей первичного питания).
- Попадание влаги / конденсата на текстолит из-за протечек бойлеров или клапанов, что вызывает окисление и КЗ.
